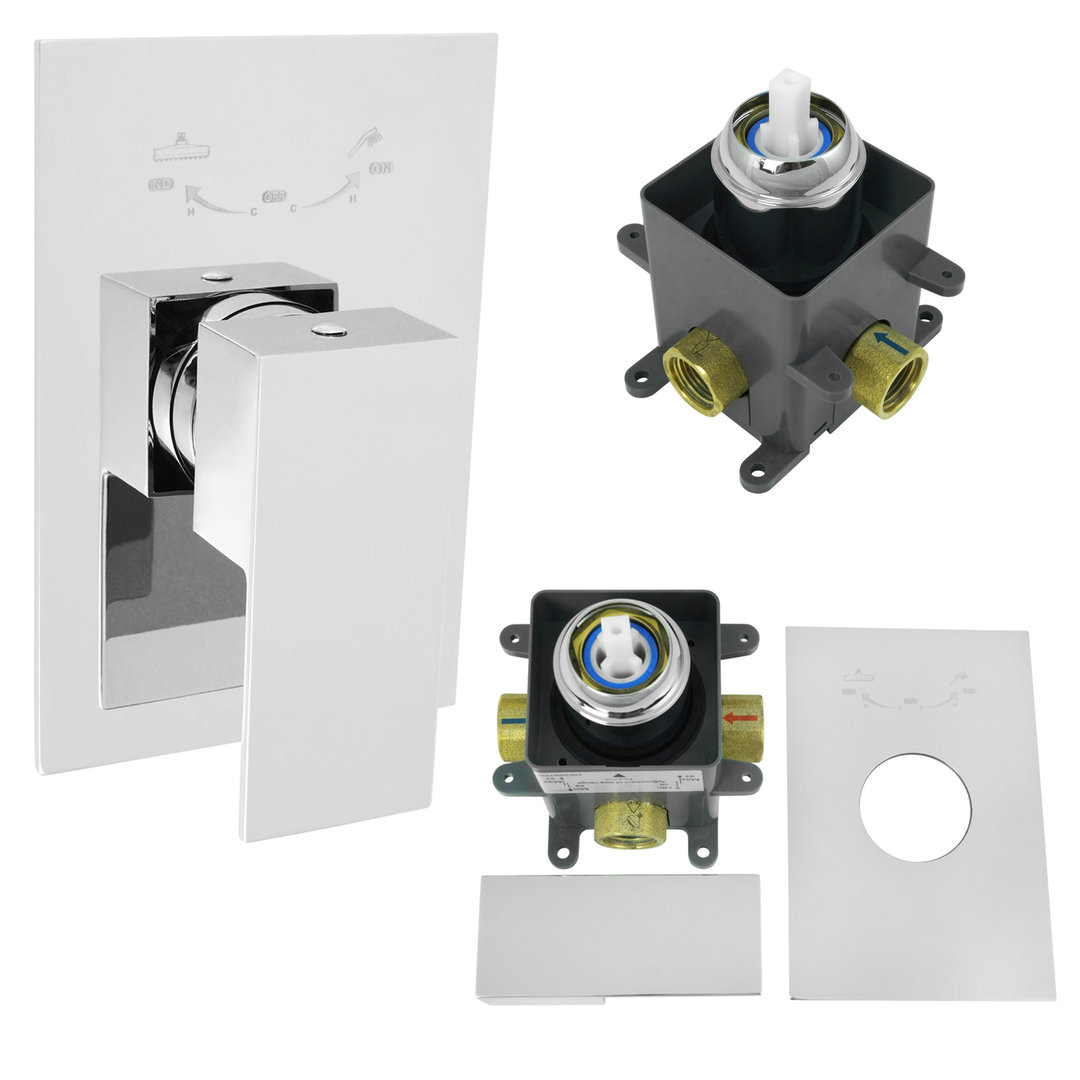

Welfenstein Unterputz Armatur 75 1201 mit Montagebox

Beschreibung

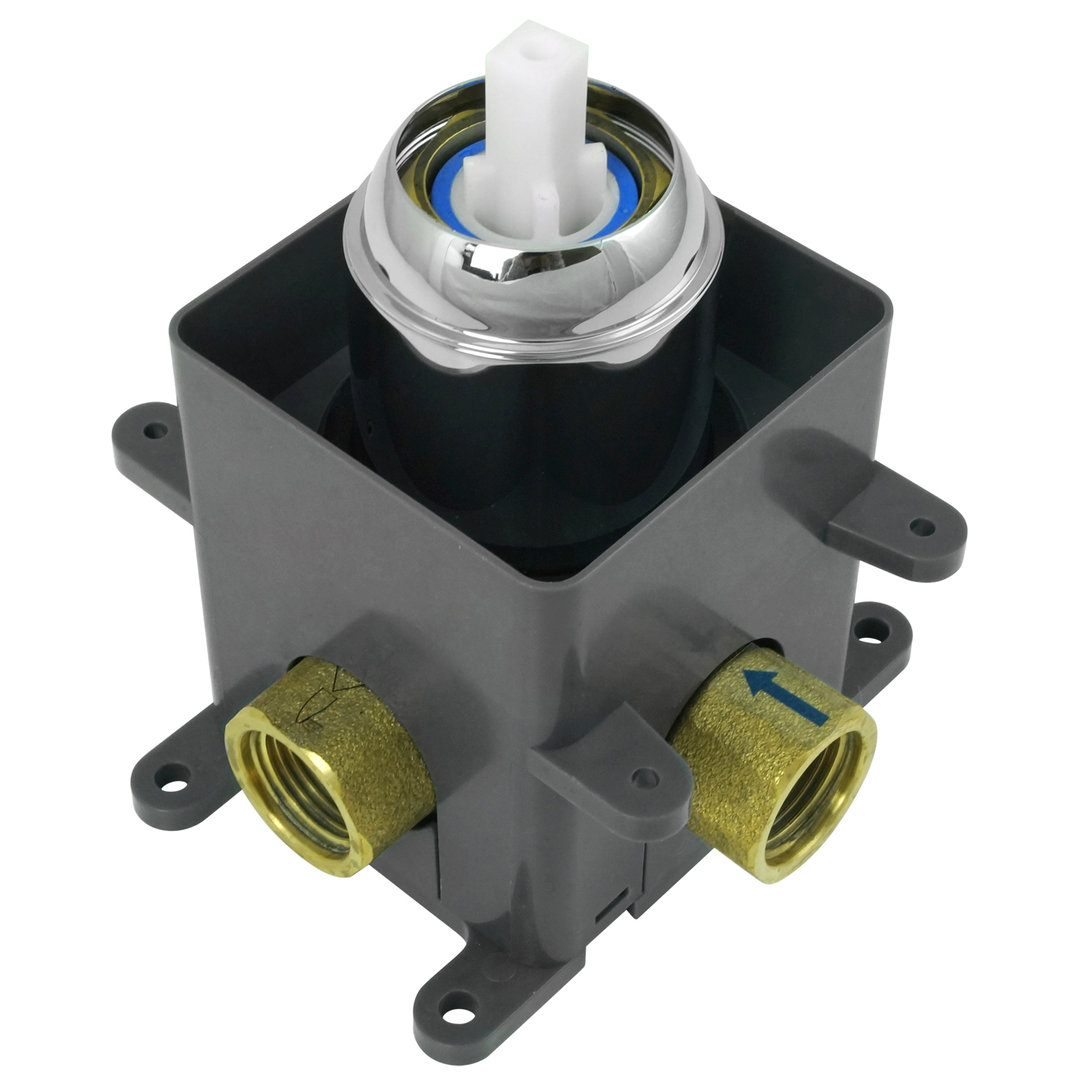

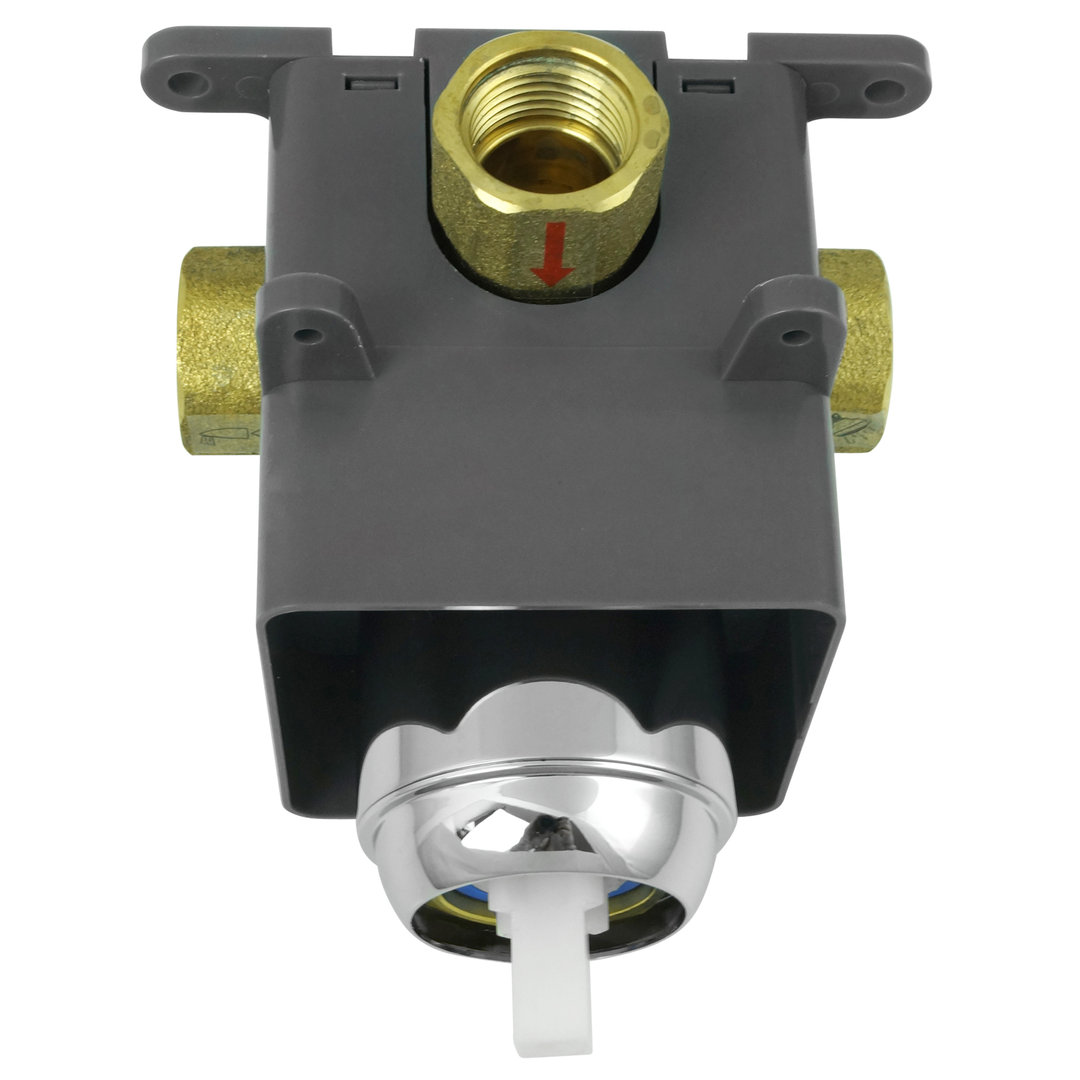

Einhebelmischer mit Montagebox
Unterputz-Armatur für Duschen oder Wannen
– Modell 75 1201 –

Material: Messing, verchromt
Kartusche mit keramischen Dichtungen

genormte Anschlussgewinde: 4x 1/2 Zoll

zum Anschluss einer Kopfbrause und einer Handbrause
bzw. zum Anschluss eines Wanneneinlaufs und einer Handbrause

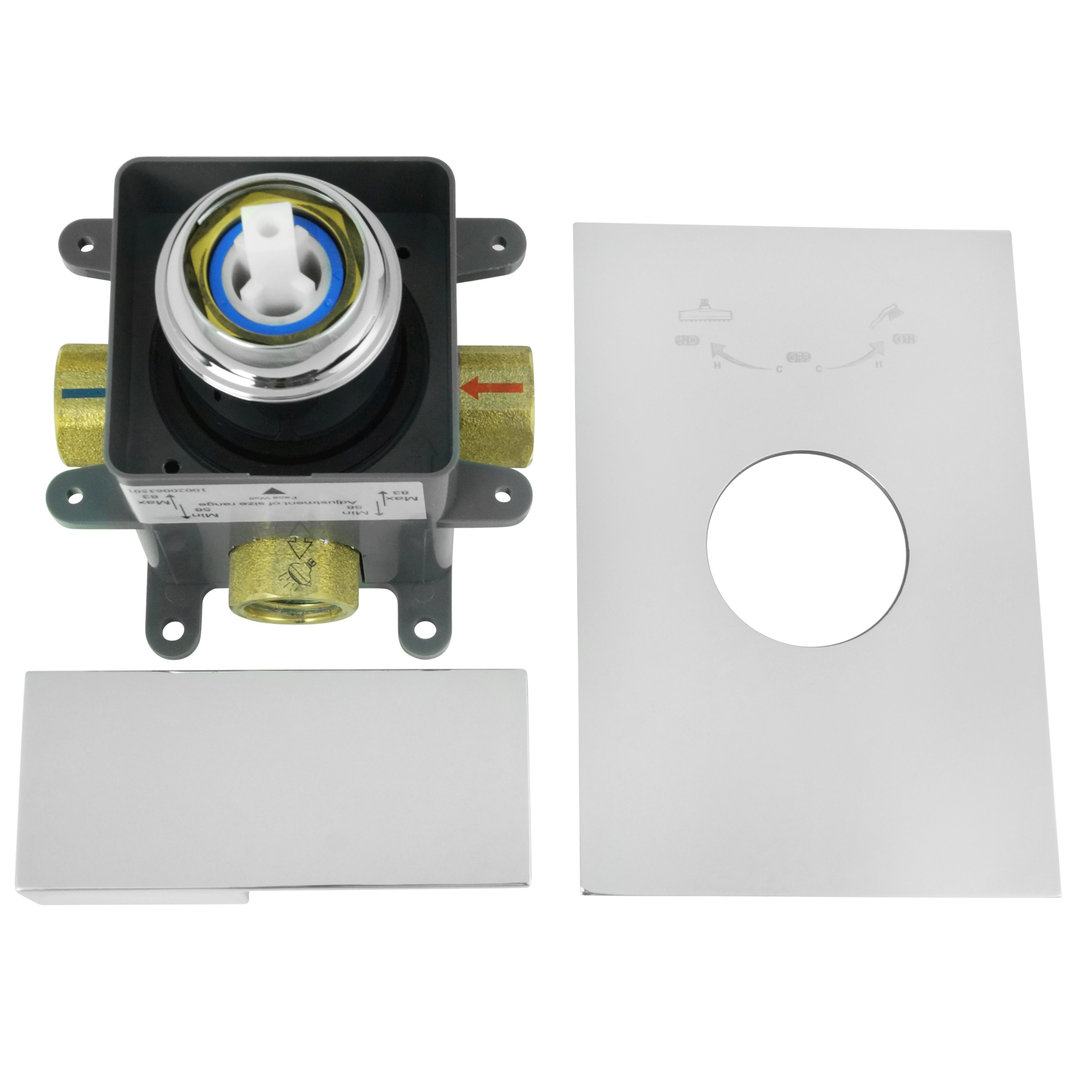

Abdeckblende:
Höhe 16,5 cm
Breite 11,0 cm

mit Beschriftung

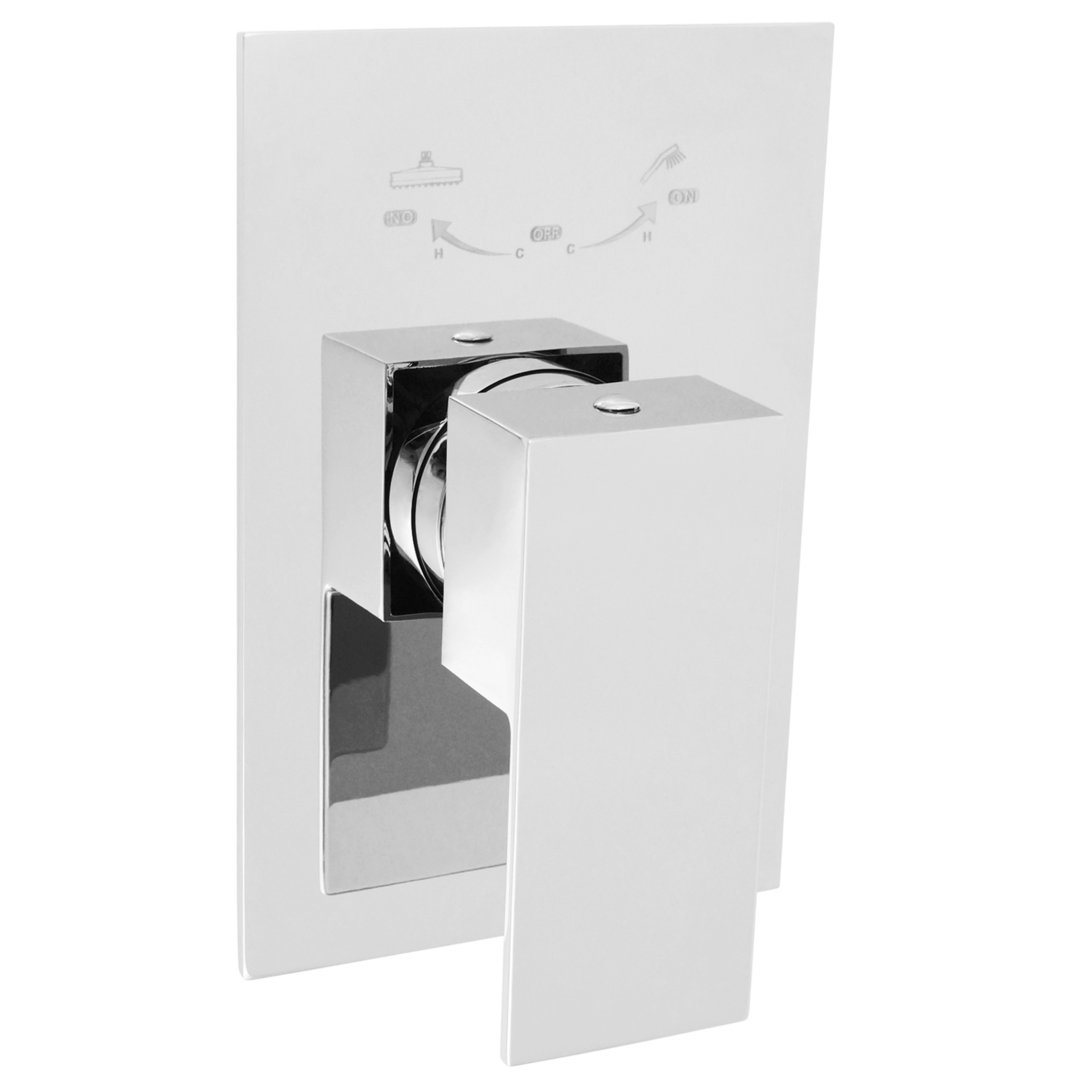

Bedienelement:
Mischhebel – Länge 11,0 cm, Breite 4,2 cm
Durchmesser Mischerelement 4,7 cm

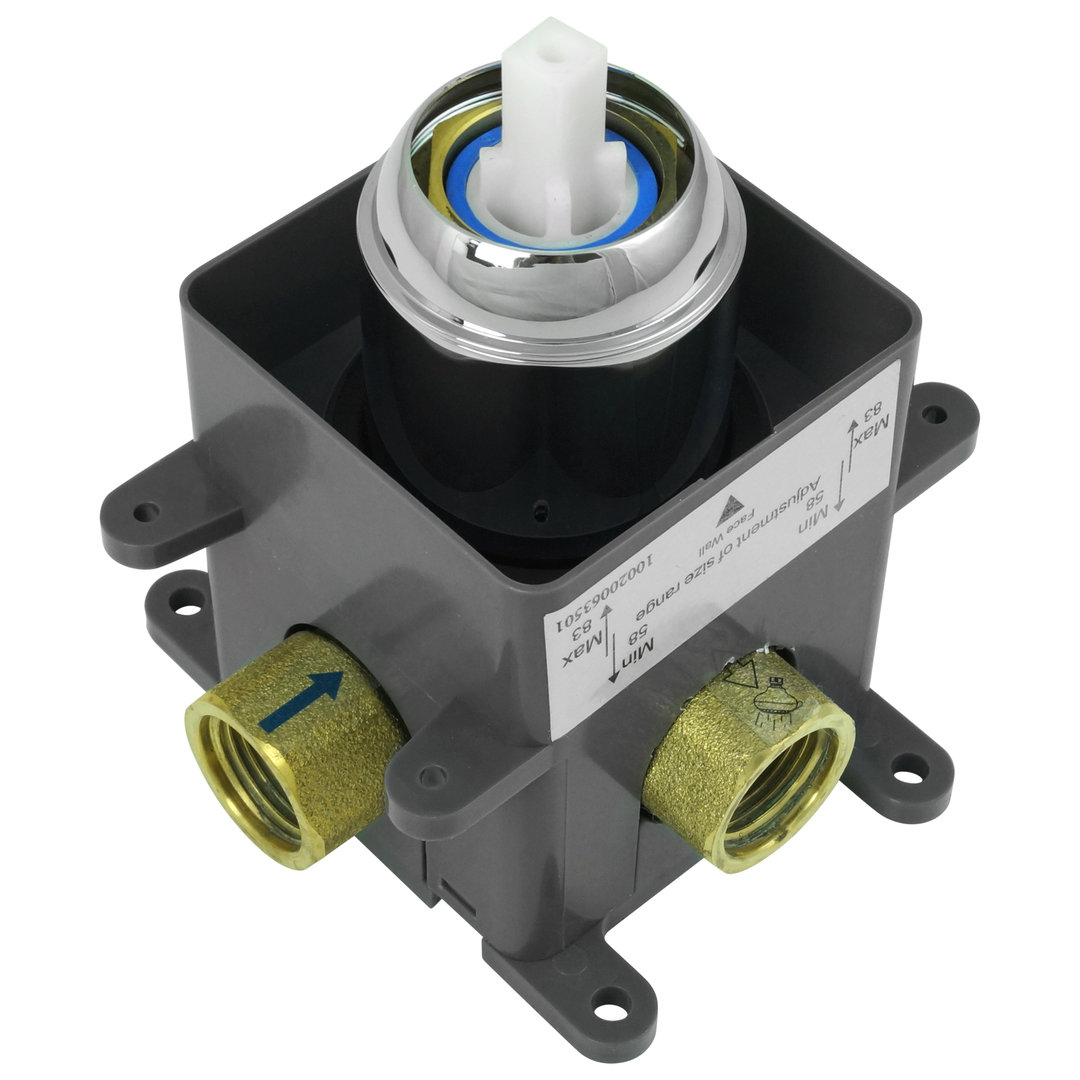

Für die Montage wird eine Einbautiefe von mindestens 5,8 cm benötigt.

Funktionsweise:
Wird der Bedienhebel etwas nach links oder rechts gedreht, fließt die maximale Menge an Kaltwasser.
Beim Weiterdrehen nimmt die Kaltwassermenge ab und die Warmwassermenge zu.
Bei max. Drehung (90°) fließt ausschließlich Warmwasser.

In jeder Bedienhebelstellung fließt die volle Wassermenge.
Über den Bedienhebel wird nur die Temperatur geregelt – nicht die Wassermenge.
In der Mittelstellung (Ruhestellung) fließt kein Wasser.
