Welfenstein Unterputz-Set EB2-R25W rund Badewanne Montagebox

Beschreibung

Komplettes Set für die Wanne
– Set EB2-R25W –

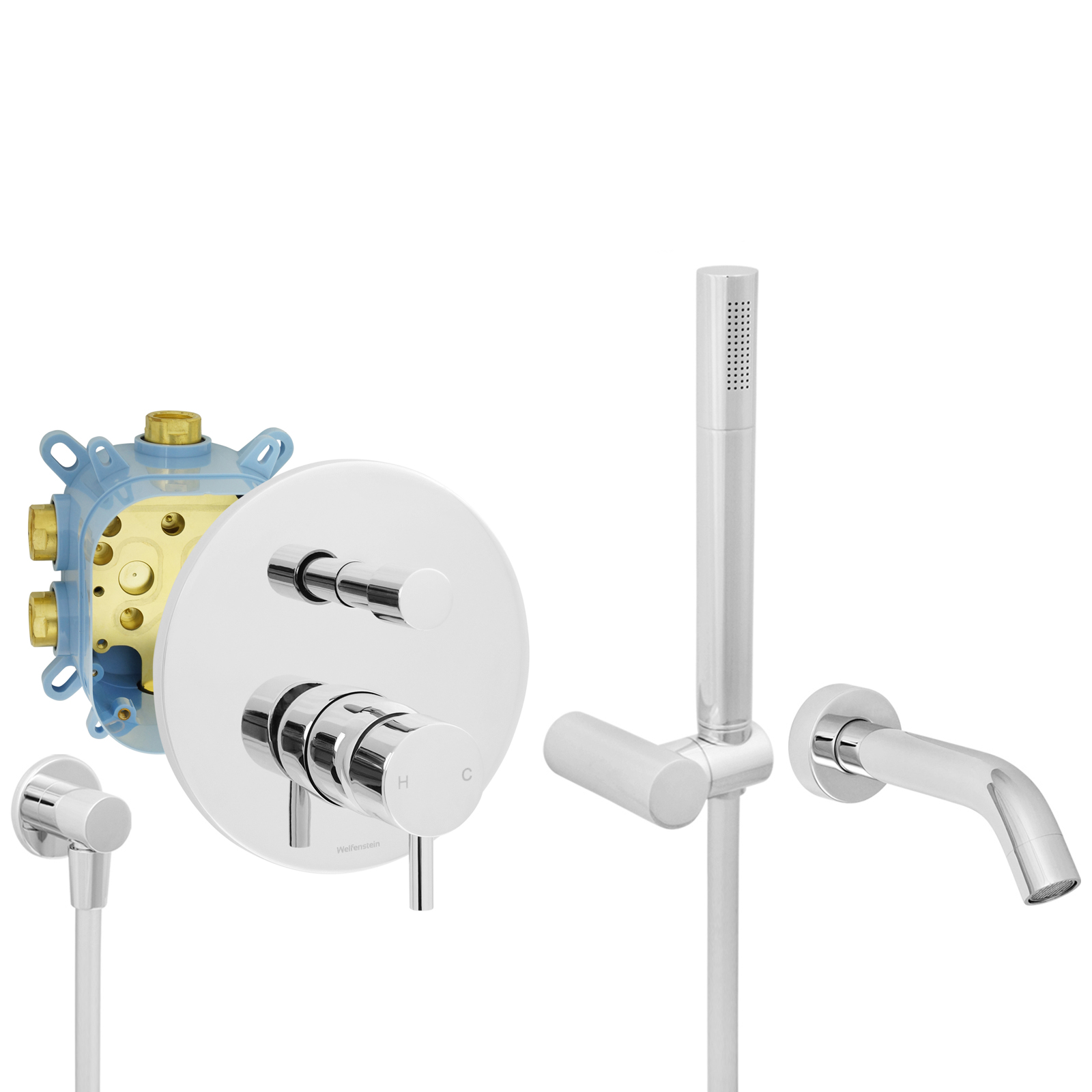

Lieferumfang:
Unterputz-Armatur inkl. Montagebox
schwenkbarer Wanneneinlauf
Handbrause
Halterung für Handbrausen
Wandanschlussbogen
Brauseschlauch

1. Unterputz-Armatur mit Umsteller:
Material Sichtteile: Messing, verchromt
Kartusche mit keramischen Dichtungen

Abdeckblende:
Durchmesser 17,0 cm
Höhe 1,0 cm

Bedienelemente:
Grifflänge 3,1 cm
Durchmesser Mischhebelkappe 4,5 cm

Armaturenkörper:
Material: Messing, teilweise verchromt

Montage-Box:
Material: Messing und Kunststoff
genormte 1/2 Zoll Anschlussgewinde
mit integrierter Wasserwaage als Einbauhilfe
Dichtmanschette 24,3 x 22,4 cm
Höhe 16,1 cm
Breite 14,2 cm
Tiefe 11,0 cm

Für die Montage wird eine Einbautiefe von mindestens 8,3 cm benötigt.

2. Handbrause:
Material: Messing, verchromt
genormtes 1/2 Zoll Gewinde
Länge 19,7 cm (ohne Gewinde 18,5 cm)
Durchmesser 2,4 cm

3. Halterung für Handbrausen:
Material: Messing, verchromt
Höhe x Breite x Tiefe – 3,0 cm x 6,8 cm x 8,0 cm
Durchmesser im Halterbereich 2,8 cm
Neigung verstellbar
zwei Bohrlöcher waagrecht
Bohrlochabstand 12-15 mm

4. Wandanschlussbogen:
2x 1/2-Zoll-Außengewinde
Material: Messing, verchromt
sichtbare Länge nach Montage 5,0 cm
Durchmesser 3,0 cm
Rosette 5,5 cm

5. Brauseschlauch:
Kunststoffschlauch
2x 1/2 Drehkonus aus Metall, verchromt
Länge: 120 cm

6. Wanneneinlauf:
Material: Messing, verchromt
1/2-Zoll-Außengewinde
Gesamtlänge 19 cm
Ausladung ohne Gewinde 16 cm
Durchmesser Abdeckrosette 6,2 cm
Durchmesser Einlauf 2,8 cm

genormtes 1/2 Zoll Gewinde
