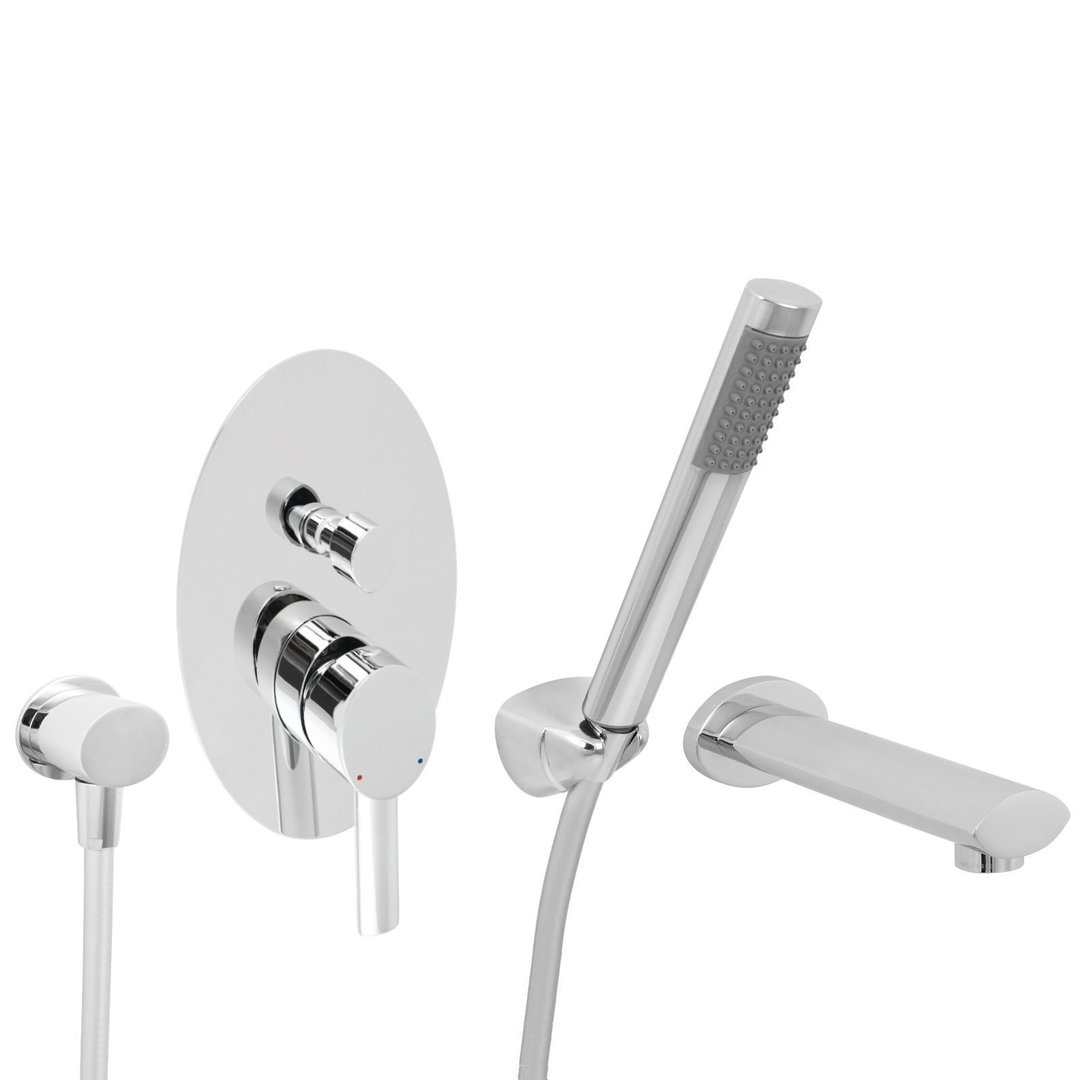

Welfenstein Unterputz-Set FA24-AH7J oval für Badewannen

Beschreibung

Komplettes Set für die Wanne
– FA24-AH7J –

Lieferumfang:
Unterputz-Armatur
Wanneneinlauf
Stabhandbrause
Halterung für Handbrausen
Wandanschlussbogen
Brauseschlauch

1. Unterputz-Armatur mit Umsteller:
komplettes Unterputzelement
Material: Messing, verchromt
Kartusche mit keramischen Dichtungen

Abdeckblende:
Höhe 22,0 cm
Breite 13,0 cm
massive 3mm stark

Bedienelemente:
Mischhebel – Länge 13,0 cm, Breite 4,3 cm
Umstellknopf – 2,8 x 2,0 cm

Gewindegrößen:
Wasserzuläufe (links und rechts): 1/2-Zoll
Wasserablauf oben: 1/2-Zoll
Wasserablauf unten: 3/4-Zoll

Für die Montage wird eine Einbautiefe von mindestens 5,5 cm benötigt.

2. Wanneneinlauf:
Material: Messing, verchromt
Länge mit Gewinde 18,5 cm
sichtbare Länge nach Montage 17,7 cm
Ausladung 15 cm
Breite 5,4 cm – Höhe 2,8 cm
Abdeckblende 7,6 x 5,0 cm

Luftsprudler leicht nach vorne geneigt (5°)
1/2-Zoll-Außengewinde

3. Stabhandbrause:
Außenmaterial: Messing, verchromt
Material Innenleben, Gewinde und Düsen: Kunststoff und Gummi
genormtes 1/2 Zoll Gewinde
Länge 21,4 cm (ohne Gewinde 20,3 cm)
Querschnitt 3,3 cm x 2,2 cm

4. Halterung für Handbrausen:
Material: Kunststoff, verchromt
benötigte Bohrlöcher zur Befestigung:
2 Stück senkrecht übereinander
Abstand 2,5 cm

5. Wandanschlussbogen:
Material: Messing, verchromt
brauseschlauchseitig 1/2-Zoll-Außengewinde
wandseitig 1/2-Zoll-Innengewinde
Körper: 5,0 cm x 3,7 cm -Tiefe 4,1 cm
Rosette: 6,1 cm x 5,0 cm

6. Brauseschlauch:
Kunststoffschlauch verstärkt mit Polyesterfäden (Kreuzgewebe), 5-lagig
Länge 120 cm, 2x 1/2-Zoll Drehkonus
