Welfenstein Ventil V105F9

Beschreibung

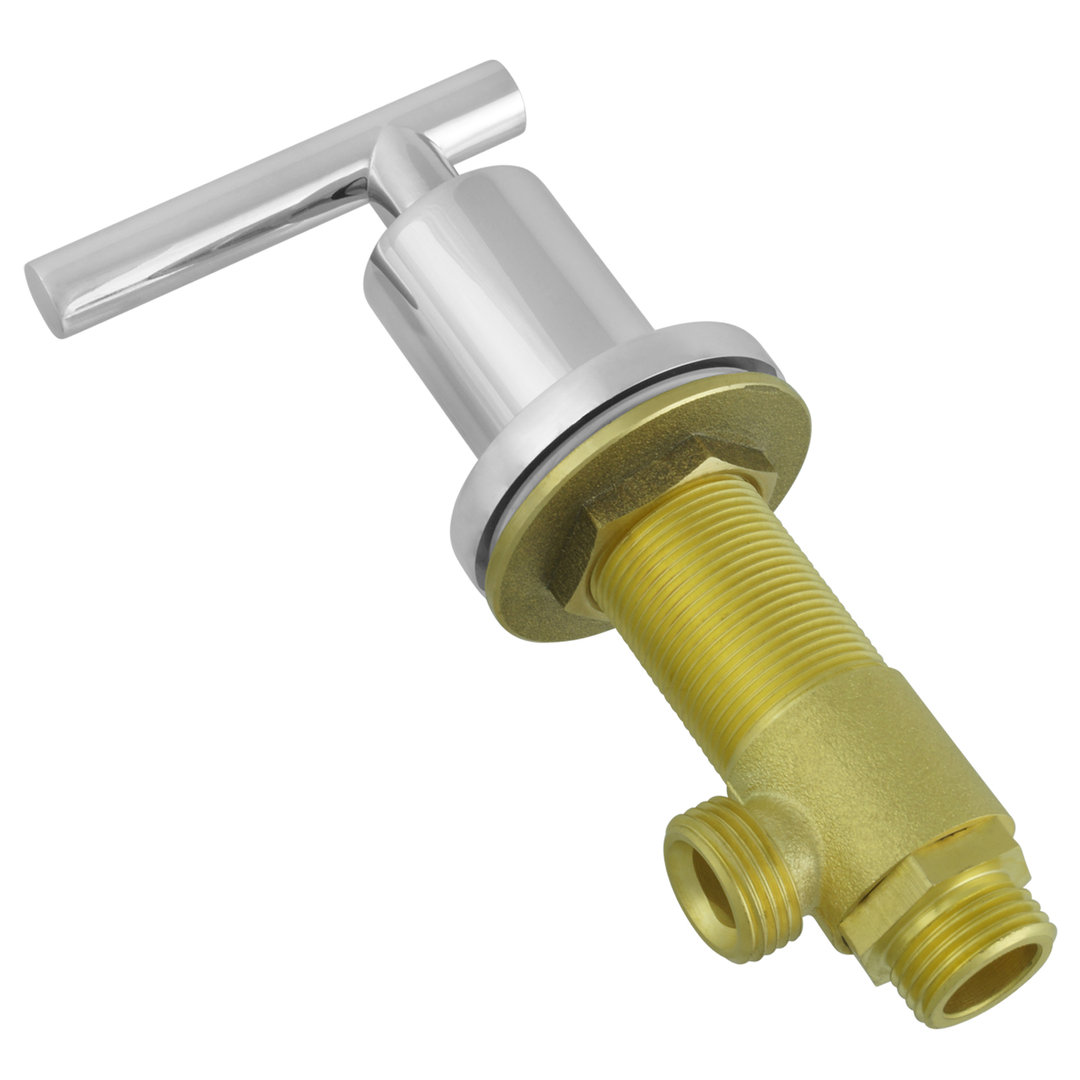

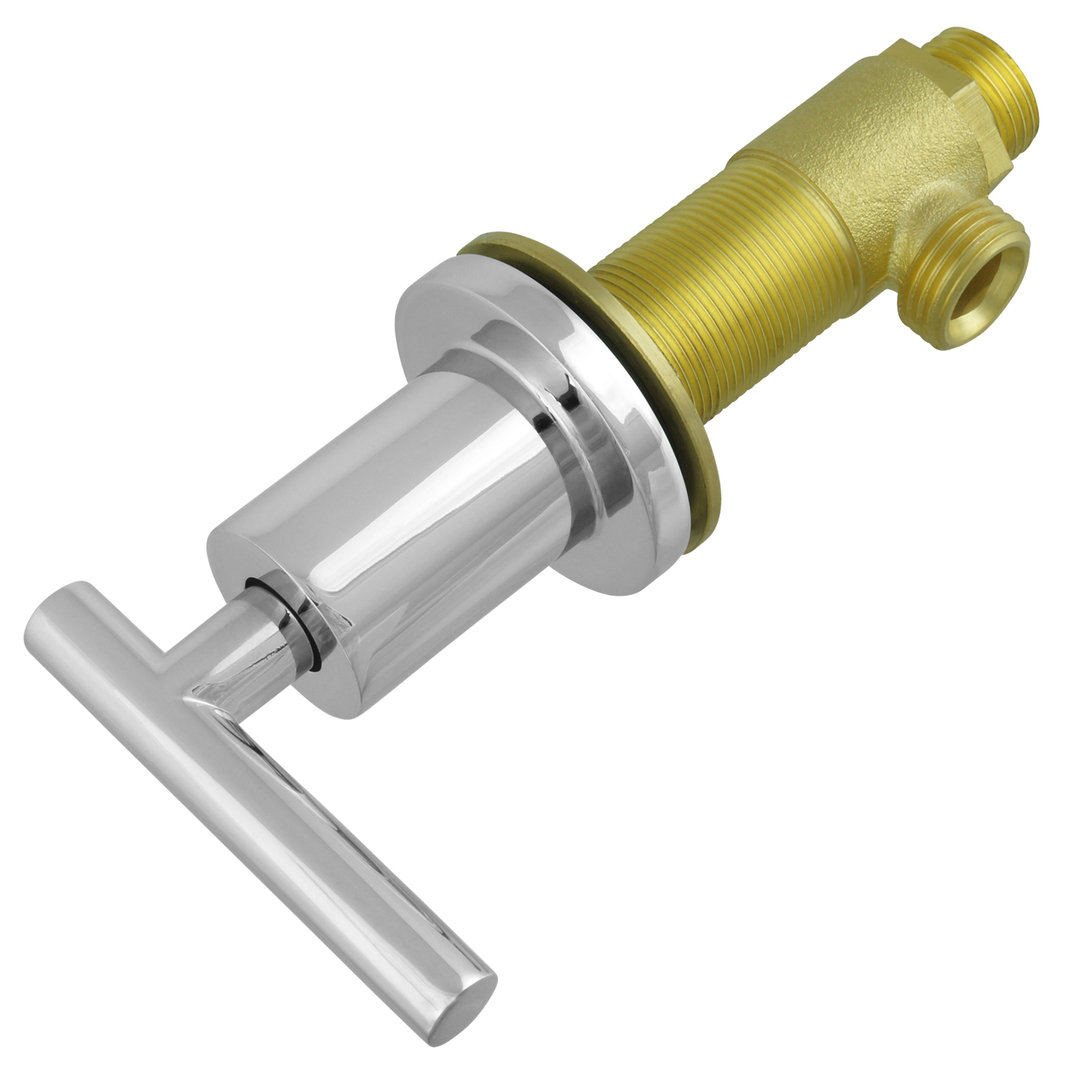

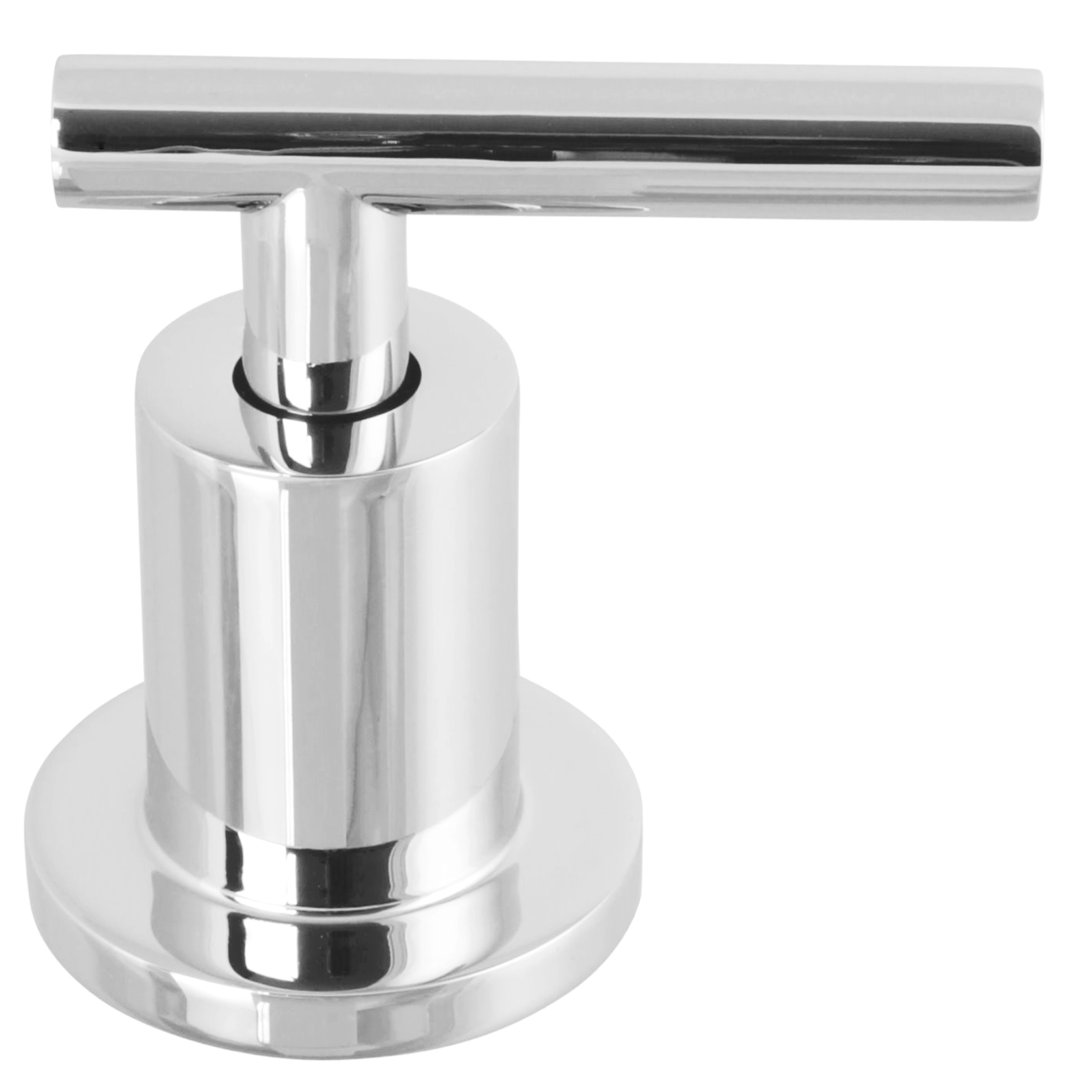

Ventilelement
für die Wannenrandmontage
– Modell V105F9 –

Material: Messing, verchromt
keramische Dichtungen

Ventil schließt nach rechts mit einer 1/4-Drehung
2x 1/2-Zoll-Außengewinde

Gesamthöhe 15,2 cm
sichtbare Höhe nach Montage 7,5 cm
Höhe Zylinder + Rosette 4,8 cm

Durchmesser Zylinder 3,0 cm
Durchmesser Rosette 5,0 cm
Durchmesser Griff 7,5 cm

maximale Einbautiefe (Stärke Wannenrand) 3,0 cm
empfohlener Montagelochdurchmesser 3,5 cm (deutscher Standard)
mögliche Montagelochdurchmesser : 2,7 cm bis 4,0 cm
